南通振华光电有限公司

                                             点击进入  >> 新版网站

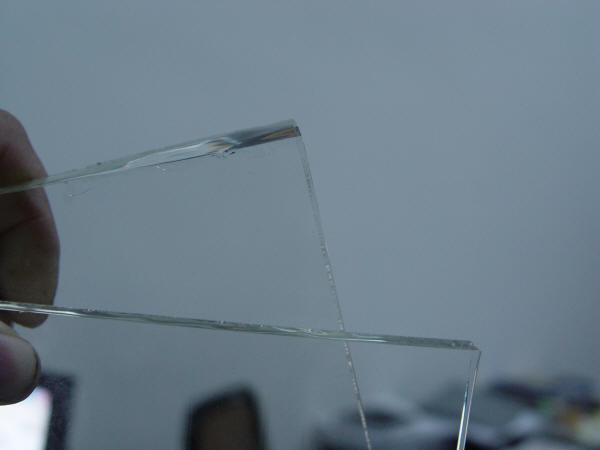

高硼硅3.3耐热冲击浮法平板玻璃

 —— 一种真正全能、广泛应用的材料！

    我国是第三个可以生产浮法高硼硅玻璃3.3的国家。 高硼硅3.3耐热冲击浮法平板玻璃(英文名称plat borosilicate glass 3.3,可替代SCHOTT公司商标borofloat ® 3.3,CORNING公司商标pyrex ®7740）是使用浮法工艺生产的，以氧化钠（Na₂O)、氧化硼（B₂O₃)、二氧化硅（SiO₂）为基本成份的一种平板玻璃。该种玻璃成分中硼硅含量较高，分别为硼：12.5～13.5%，硅：78～80%。故称此类玻璃为高硼硅玻璃。属于硼硅酸盐玻璃中的派来克斯类玻璃。其特点是热膨胀系数小，拥有良好的热稳定性、化学稳定性、透光性能和电学性能，故具有抗化学侵蚀性、抗热冲击性、机械性能好、使用温度高、硬度高等特性，因此又称为耐热玻璃、耐热冲击玻璃、耐高温玻璃，同时也是一种特种防火玻璃。

 产品的性能：

1、力学性能

密度ρ：              2.23±0.02g/cm³

莫氏硬度：           大于7

2、热力学性能

热膨胀系数：        （0-300℃） （3.3±0.1）×10^-6K ^-1

软化点：             820±10℃

应变点：             516±10℃

比热容：            （20-100℃）0.82KJ×（㎏×K）^-1

导热系数：           1.2W×（m×K）^-1

耐热冲击性：         180 K

同片温差性能：       100 K

最高工作温度：       短期(<10h) 500℃，长期(>10h) 450℃

3、化学性能

耐水性               ISO719/DIN12111        HGB1

                     ISO720                 HGA1

耐酸性               ISO1776/DIN12116       1

耐碱性               ISO695/DIN52322        A2

4、光学性能

折射率：             Nd：1.47384

透过率：             >91%

5、电学性能

电阻率lgρ            250℃                8.0Ω×㎝

介电损失             tanσ(1兆周20℃)      38×10^-4

介电常数ε            4.7

6、最大尺寸：       常规 750mmm×1200mm，定制长度不限。

7、厚度：      浮法工艺1.5——25mm

     其他工艺0.5——150mm
